Bei der hier realisierten Turing-Maschine nach Adam Chalcraft und Michael
Greene wird das Lesen und Schreiben von drei verschiedenen Weichentypen
bewerkstelligt.

Die Federweiche leitet in eine Richtung und hält ihre Stellung bei. (weiss markiert)

Die Flip-Flop-Weiche stellt sich nach jeder Durchfahrt um. (orange)

Die faule Weiche ändert ihre Stellung, wenn sie von einem Verteilergleis
befahren wird zu jenem Gleis.

Ausgehend von einer Grundstellung, der Aufgabe, stellt und schaltet sich die
Lokomotive nun selbst Werte und Zustände beim Befahren und verlässt das
System, dessen Veränderung das Resultat ist.



RECHENVORGANG

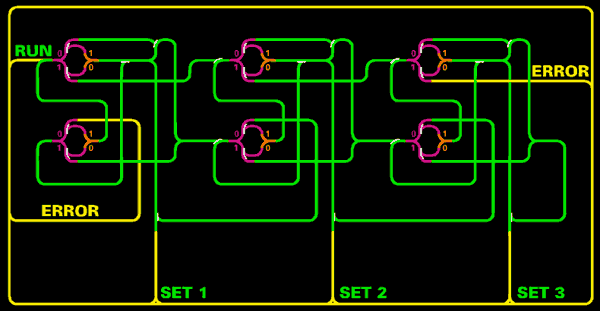

Um das Gleissystem für den Input bereit zu machen, drücken Sie den
Reset-Knopf. Dieser stellt alle alle Flip-Flop- sowie die korrespondierenden
faulen Weichen der 6 Lese-/Schreibköpfe in die Position "0". Das Band ist
nun auf "000" gestellt, sichtbar an den Leuchtanzeigen.

Der Input wird auf das Band geschrieben, indem Sie je nach gewünschtem
Rechenvorgang eine Kombination der drei Input-Tasten betätigen. Die Lok
fährt durch das System, stellt die Lese-/Schreibköpfe und gelangt zur Start
Position.

Drücken Sie die Run-Taste. Das Band wird nun von der Lok ausgelesen und nach
erfolgter Fahrt ist das Ergebnis (Output) an den Anzeigen abzulesen

Die Eisenbahn ist in der Lage folgende Operationen durchzuführen:

              Input      Output

0+0          000         000       = 0
0+1          010         100       = 1
1+0          100         100       = 1
1+1          101         110       = 2
0+2          011         110       = 2
2+0          110         110       = 2
